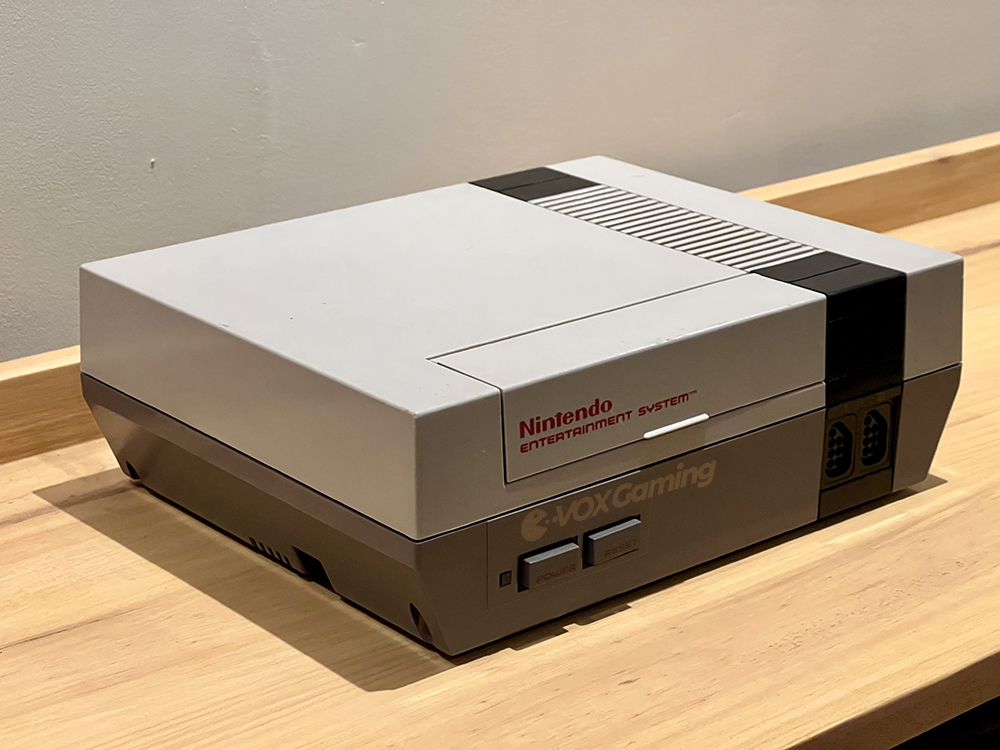

Tuto : comment démonter une NES (Nintendo Entertainment System)
Plongez dans les entrailles de la console 8 bits de Nintendo en suivant ce guide pas-à-pas pour retirer tous les éléments qui la composent. Vous pourrez par la suite procéder à son nettoyage ou à sa réparation, ou encore faire une séance de retrobright en suivant le tutoriel de Pongiste25.
Ce tutoriel s'adresse à un large public et ne traite donc que du démontage de la console. Le nettoyage et les réparations demandant d'effectuer des travaux de soudure et des changements de pièces feront l'objet de prochains articles.
Avertissement : Ni l'auteur ni le site ne peuvent être tenus pour responsables des dommages occasionnés lors de la mise en application de ce tutoriel.
Avant de commencer
Pour suivre ce guide, vous aurez besoin :
- d'un tournevis Philips 2 mm (tournevis cruciforme) pour toutes les vis intérieures et extérieures
- d'un tournevis plat 2.5 mm pour les vis de la coque supérieure
Si vous êtes amenés à régulièrement démonter des consoles, je ne peux que vous conseiller d'investir dans un kit tournevis tout-en-un. Ce genre de kit vous permet de faire face à pratiquement tous les types de vis que vous rencontrerez. De plus les embouts sont aimantés, vous évitant ainsi de perdre vos vis lors du démontage et remontage de vos appareils.
Quelques règles d'organisation pour ne pas se perdre lors du remontage de la console :
- stockez les vis retirées dans des petites coupelles, gobelets, récipients en tout genre pour ne pas les perdre.
- prenez un nouveau récipient lorsque vous passez à une nouvelle étape. Il sera plus facile de retrouver les vis correspondantes lors du remontage.
Étape 1
Laissez l'interrupteur en position ON quelques instants afin de vider les condensateurs qui peuvent encore contenir de l'électricité.

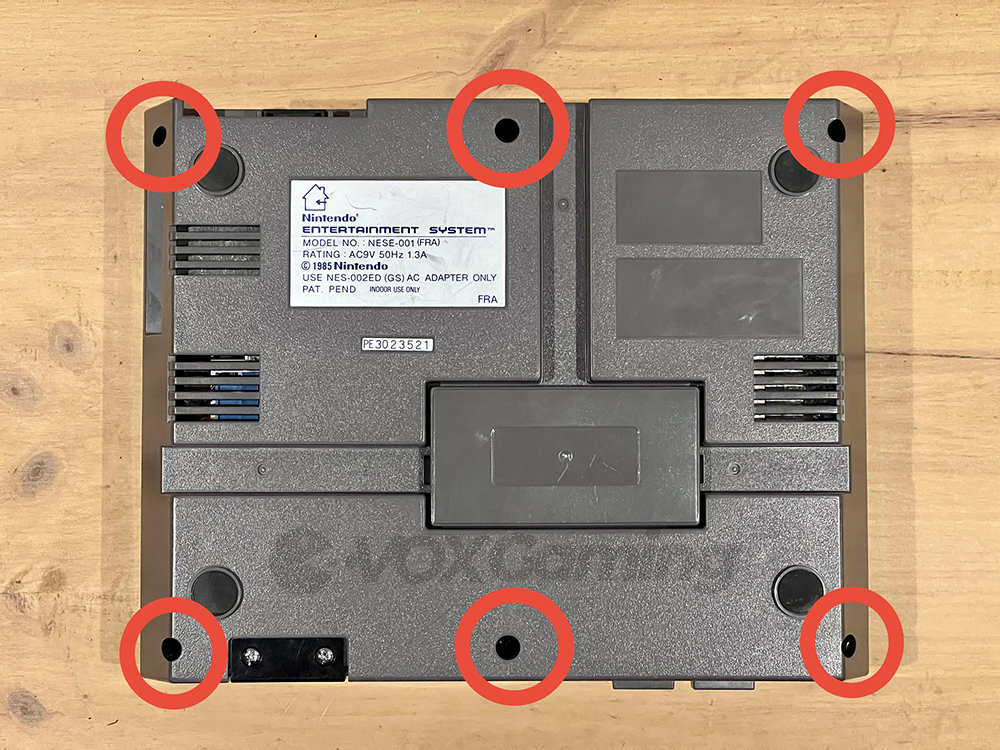

Retournez la console et dévissez les 6 vis.

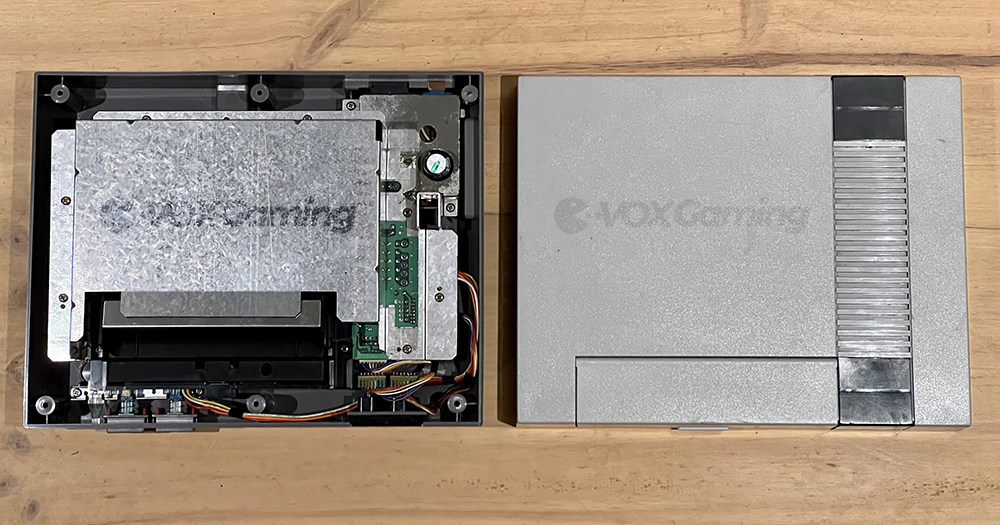

Remettez la console à l'endroit en tenant bien les deux parties. Retirez délicatement et verticalement la coque supérieure. Mettez-la de côté pour le moment.
Étape 2

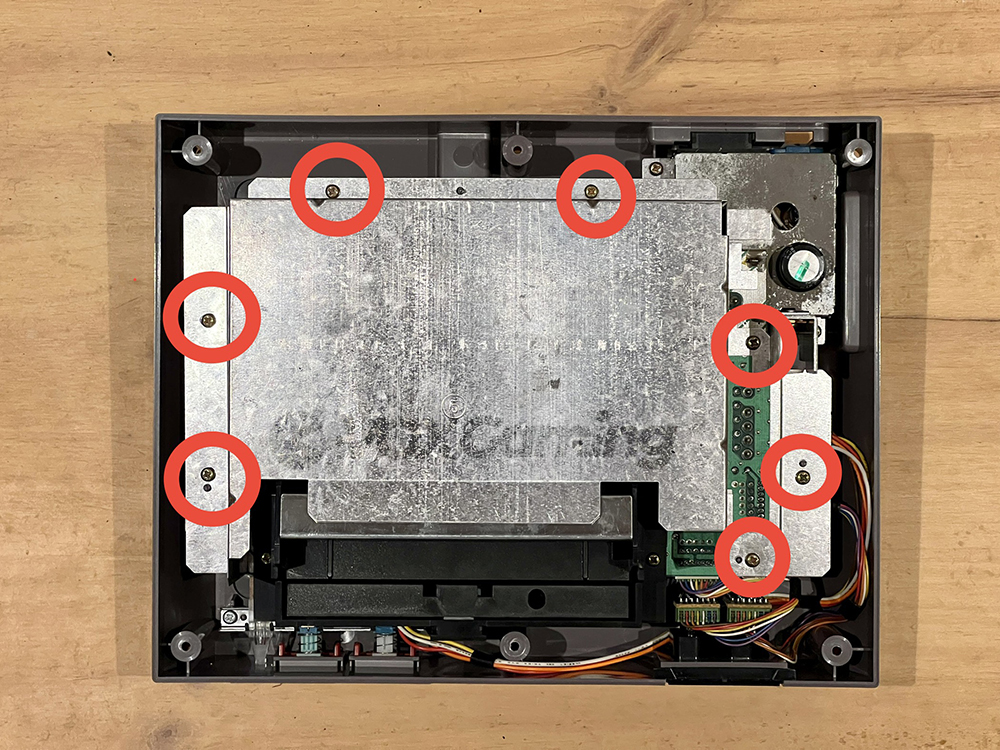

Dévissez les 7 vis qui maintiennent le cache de protection en métal et une partie de la carte mère.
Retirez le cache verticalement.
Étape 3

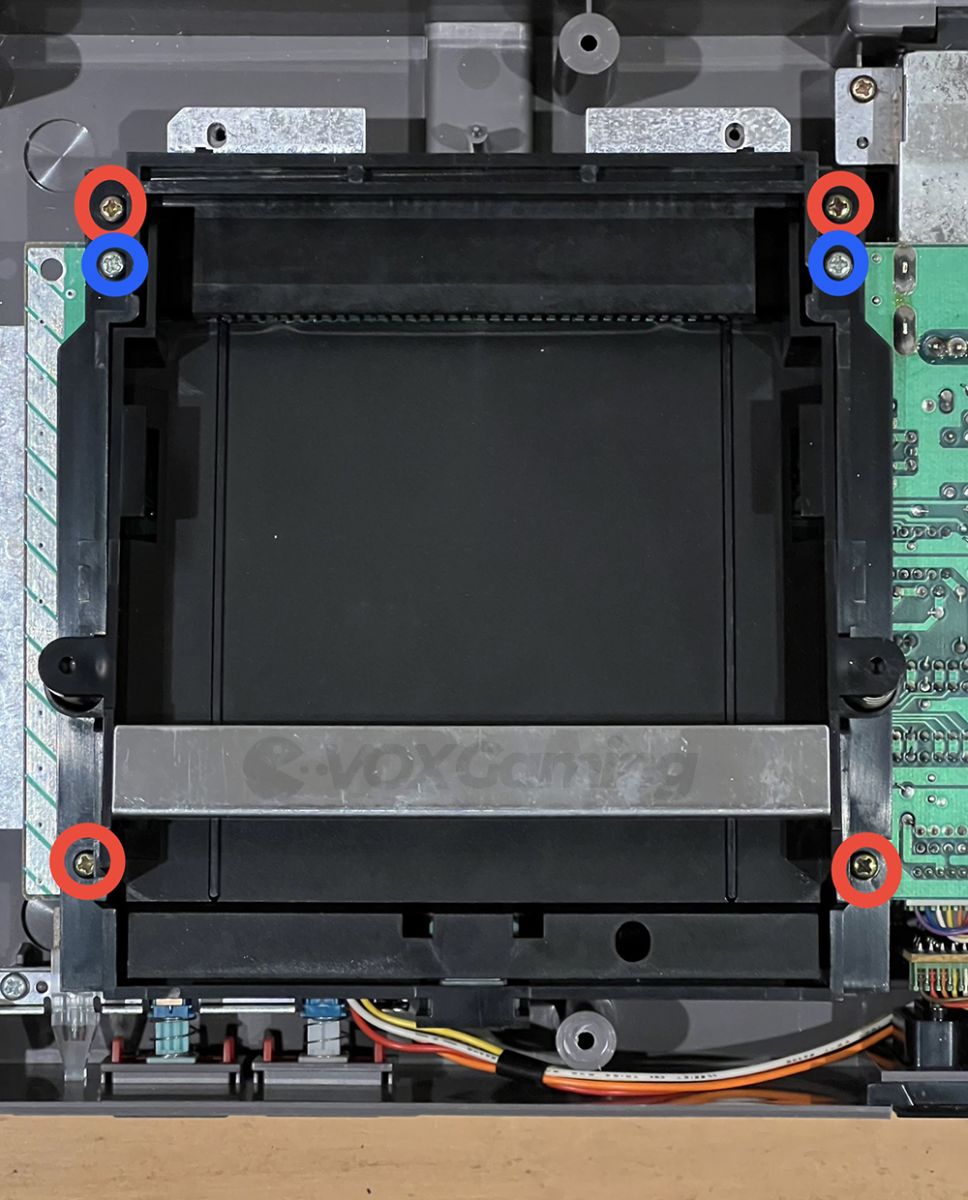

Retirez les 6 vis qui maintiennent le tiroir à cartouches.
NB : les 2 vis en bleu sont argentées et plus longues que les 4 vis en rouge.
Étape 4

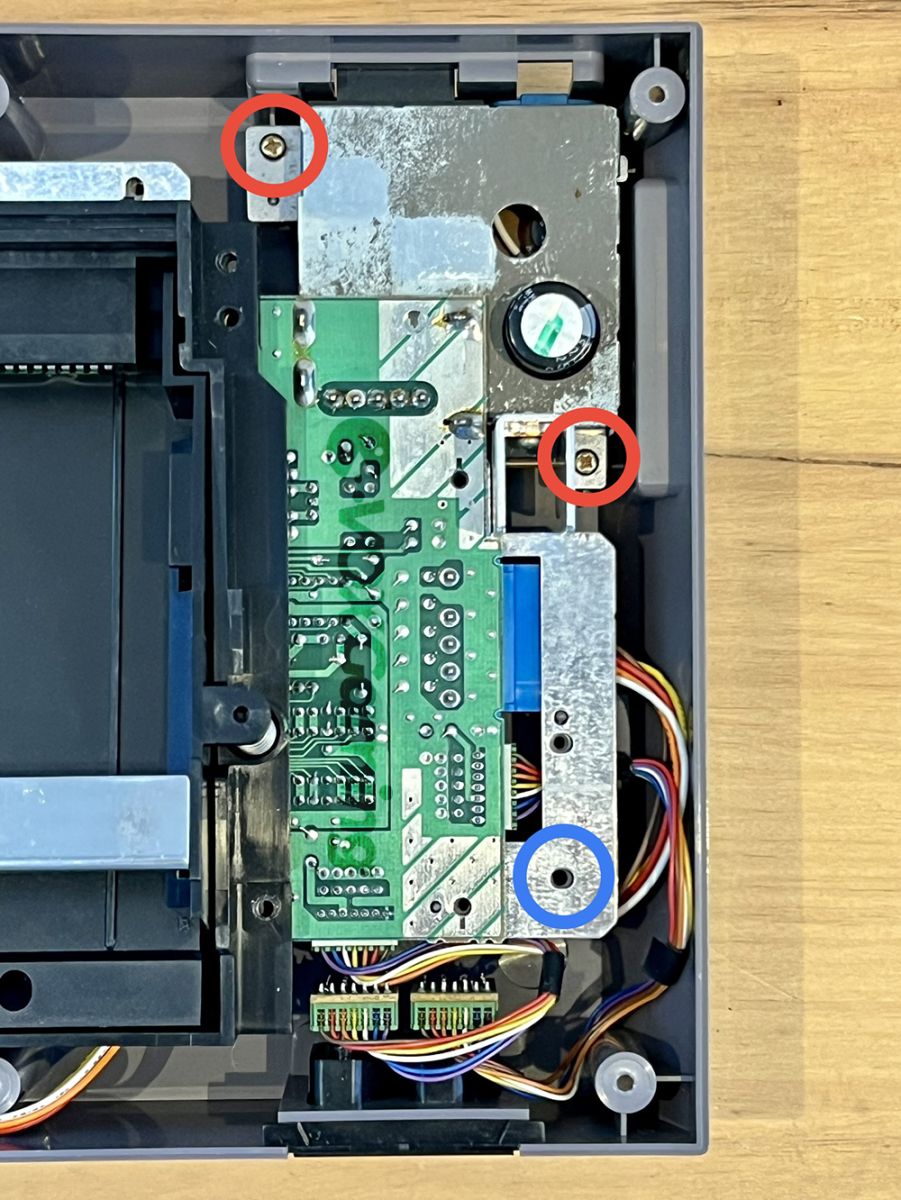

Retirez les 2 vis situées en haut à droite de la carte mère. Selon les modèles de consoles, il peut y avoir une troisième vis (en bleu).
Sortons la carte mère de la coque inférieure.

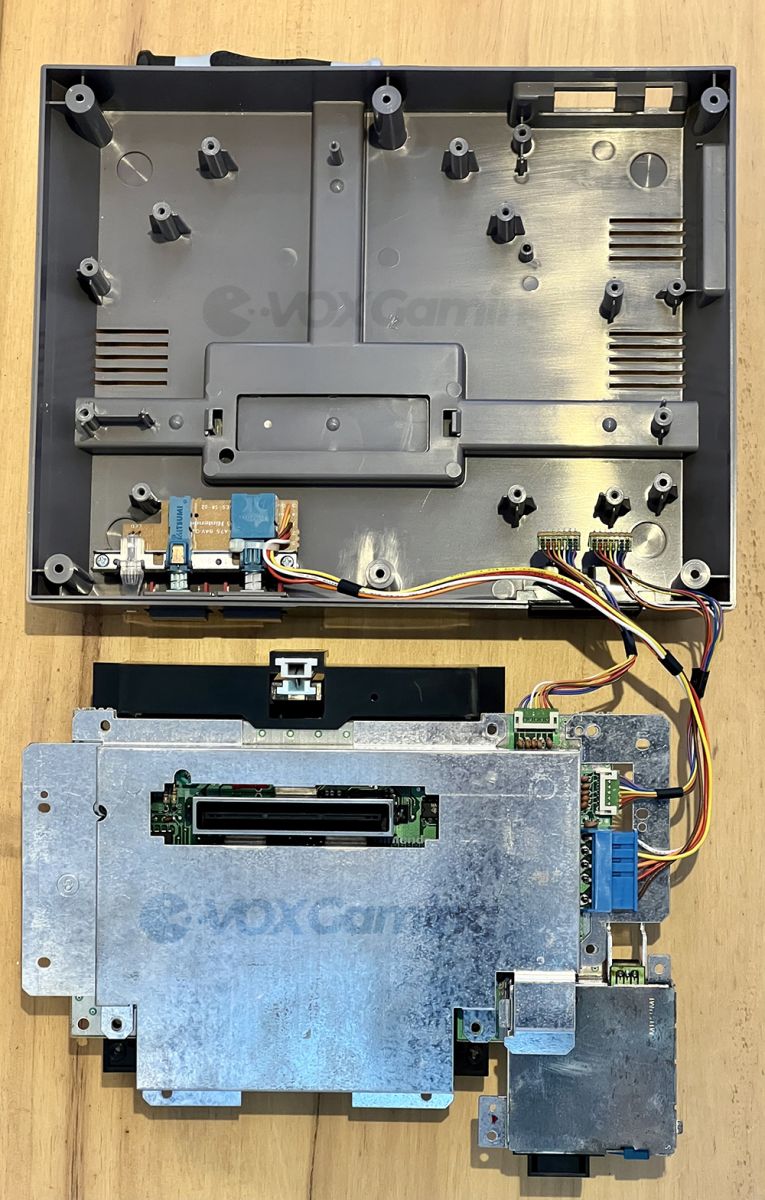

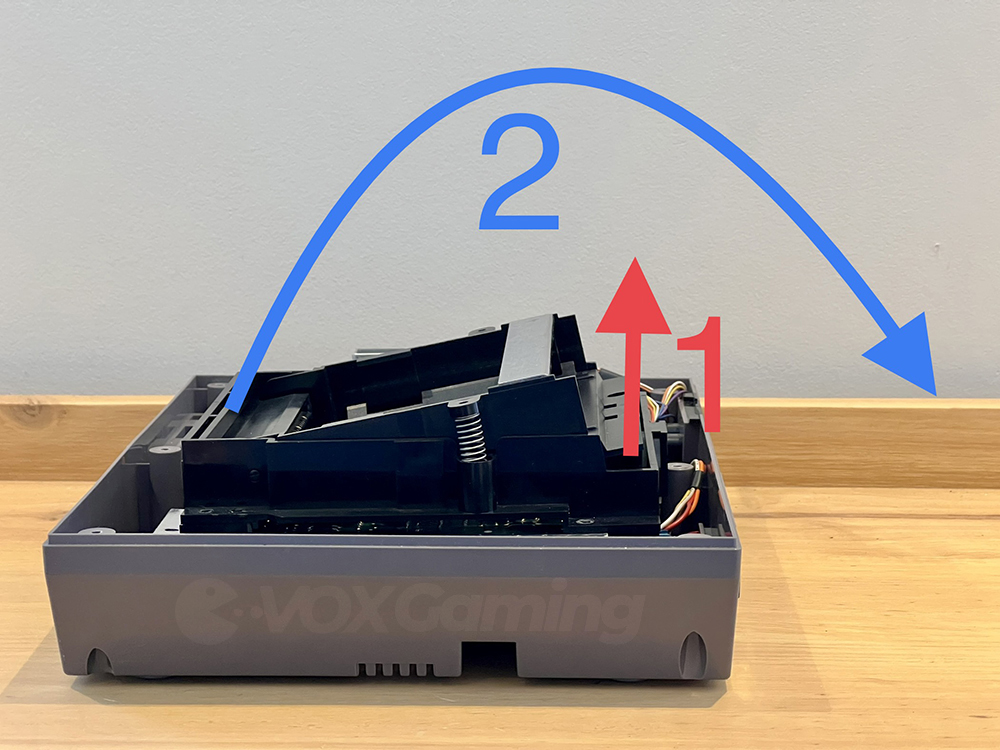

Attention : la carte mère est reliée aux ports manettes et aux boutons en façade qui sont toujours fixés sur la coque inférieure. Les fils sont assez courts. Je vous conseille de la soulever légèrement par l'avant et de la faire pivoter délicatement vers vous afin de la retrouver à l'envers. Tenez bien le tiroir à cartouches car il n'est plus fixé à ce stade là.
Étape 5

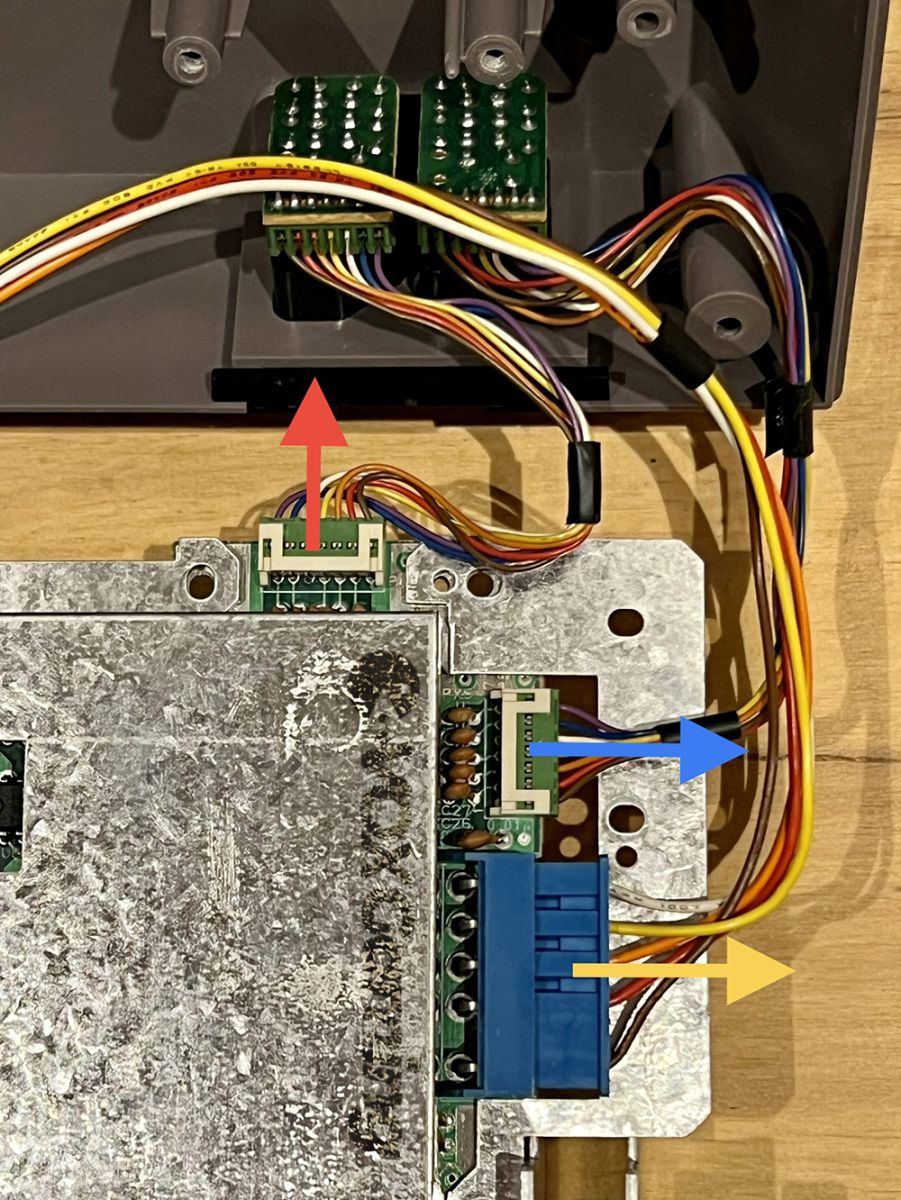

Débranchez les câbles du port manette 1 (en rouge), du port manette 2 (en bleu) et des boutons en façade (en jaune) en tirant par la fiche et non pas par les fils.
La carte mère est maintenant désolidarisée.
Étape 6

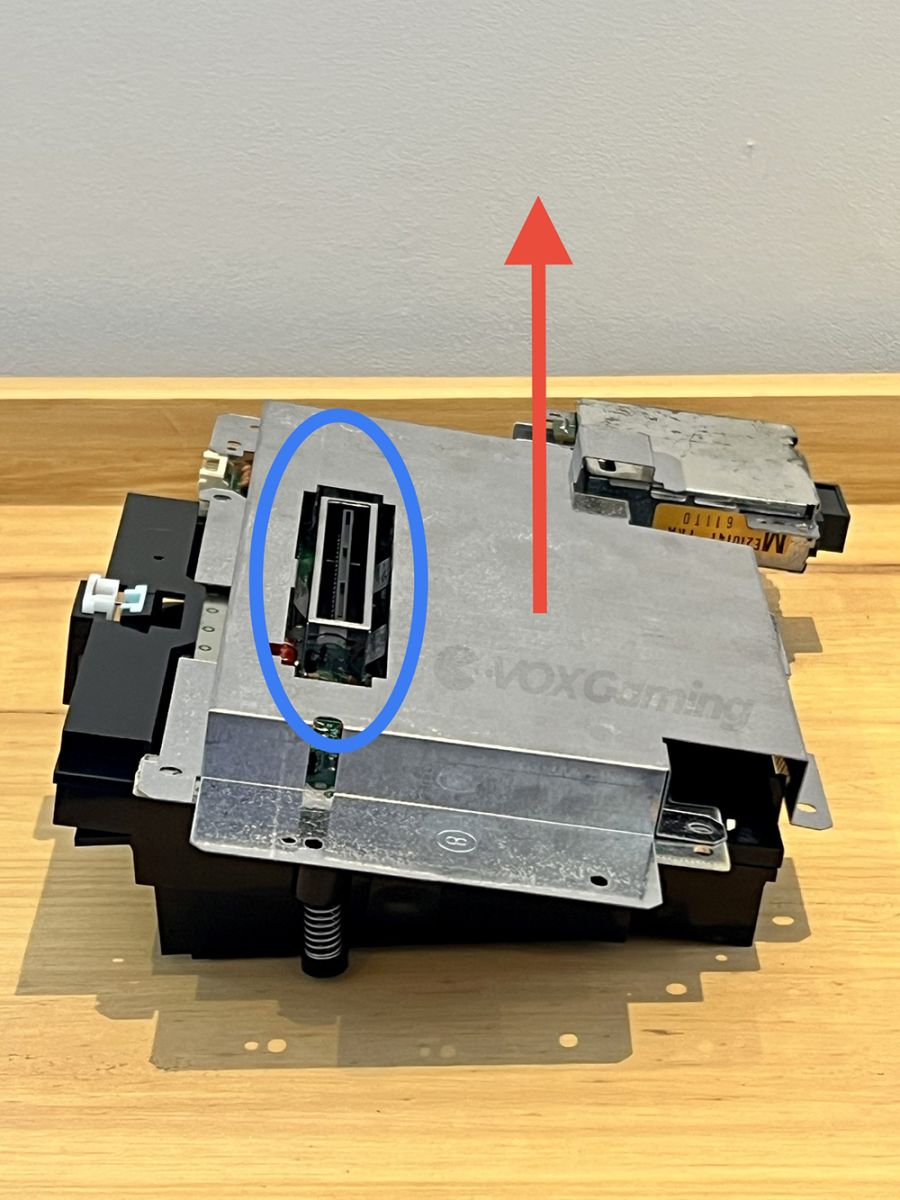

Retirez le cache de protection en métal sous la carte mère en le tirant verticalement. Ce cache est maintenu par 3 ergots en métal qui viennent pincer le port Ext. (en bleu).
Étape 7

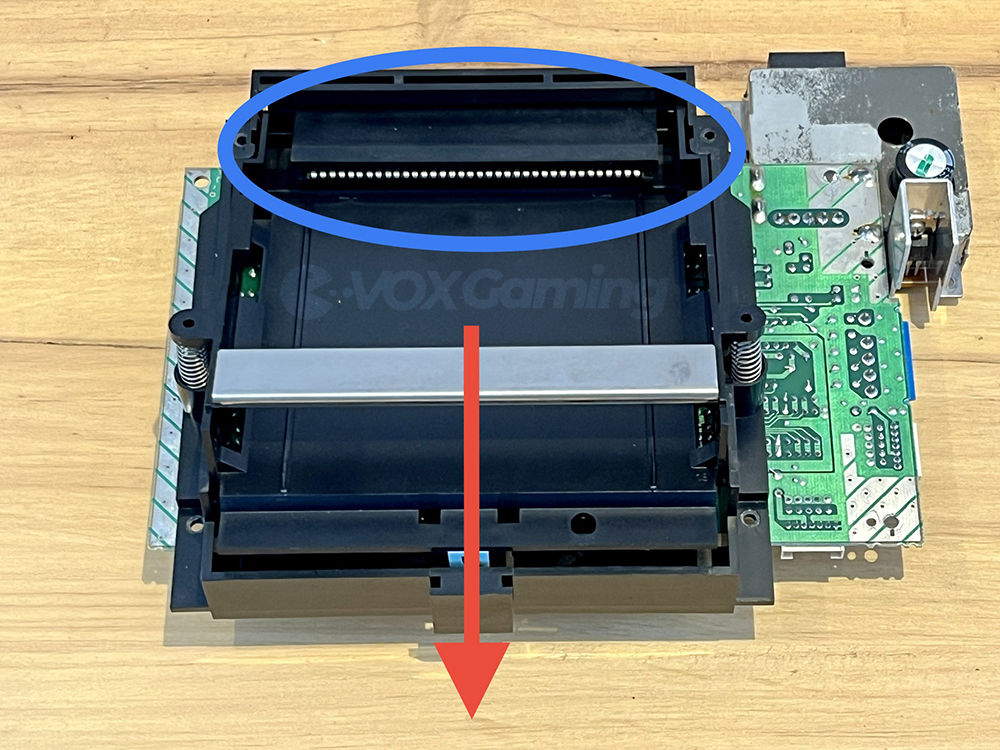

Retournez la carte mère et retirez le tiroir en le faisant glisser vers l'avant et en le désadaptant du port cartouche.

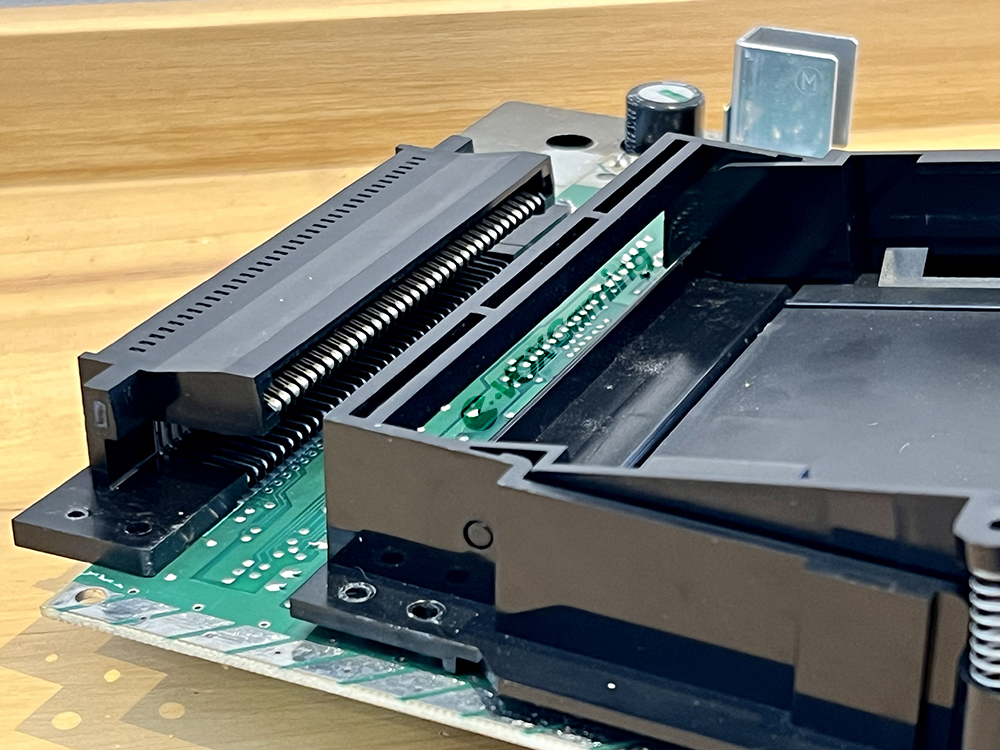

Notez que le port cartouche a un sens : la patte en plastique vient se poser sur la carte mère, du côté où il n'y a pas les composants.

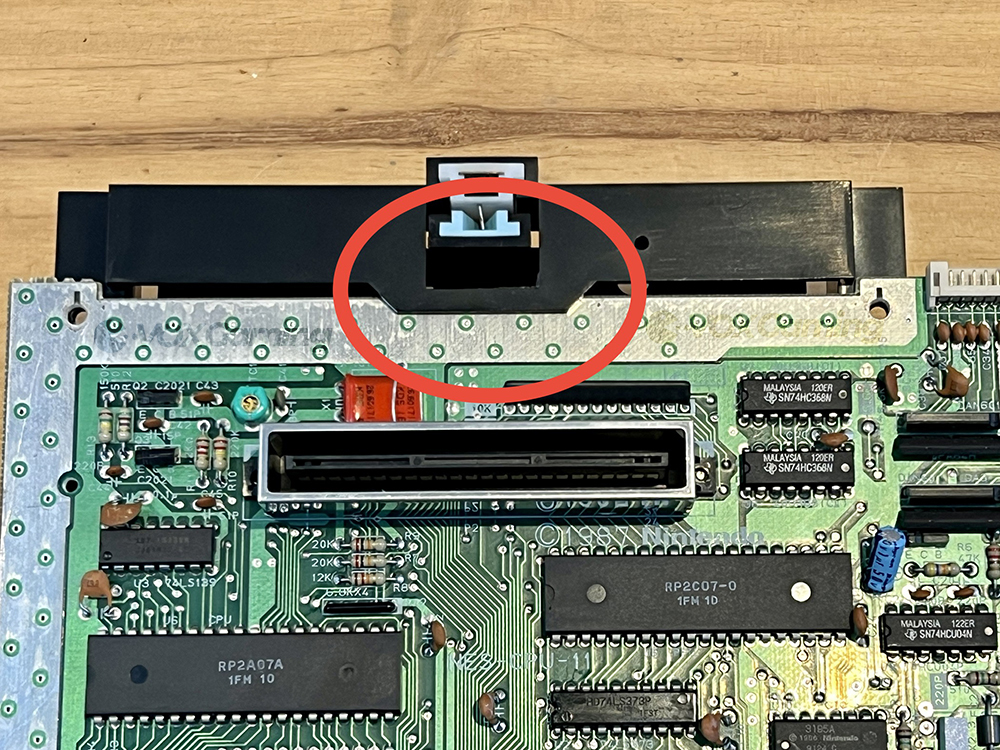

Vous remarquerez qu'il y a un ergot sous le tiroir qui vient se clipser sous la carte mère. Il faudra y prêter attention lors du remontage.
Étape 8

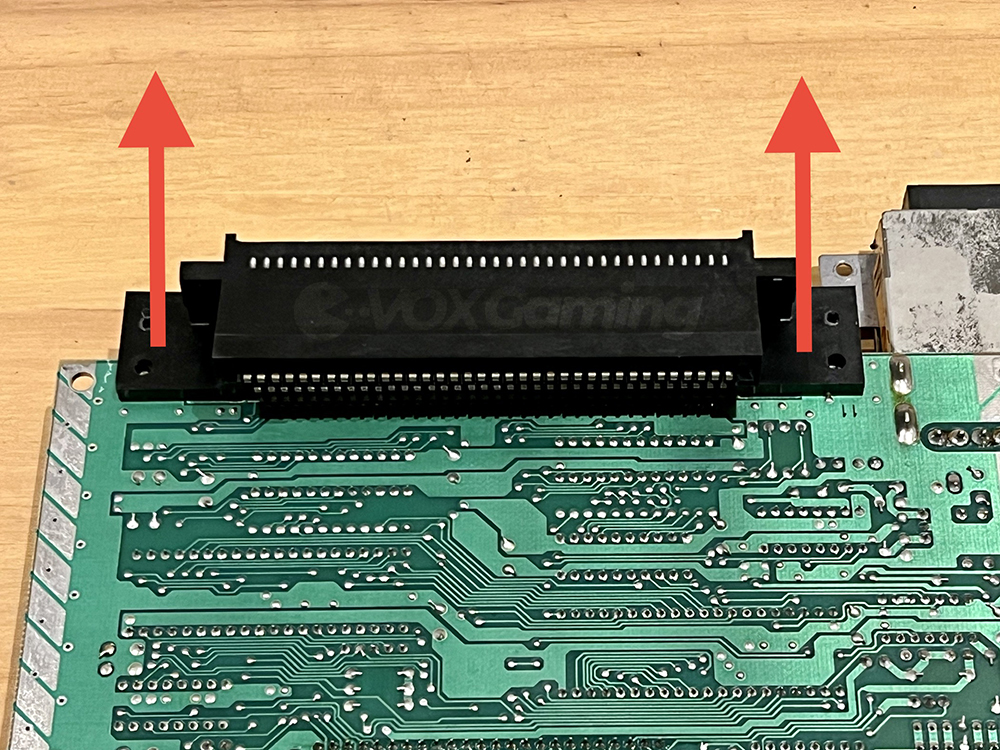

Le port cartouche 72 pins est emboîté sur le haut de la carte mère. Retirez-le en le poussant de part et d'autre vers l'arrière.

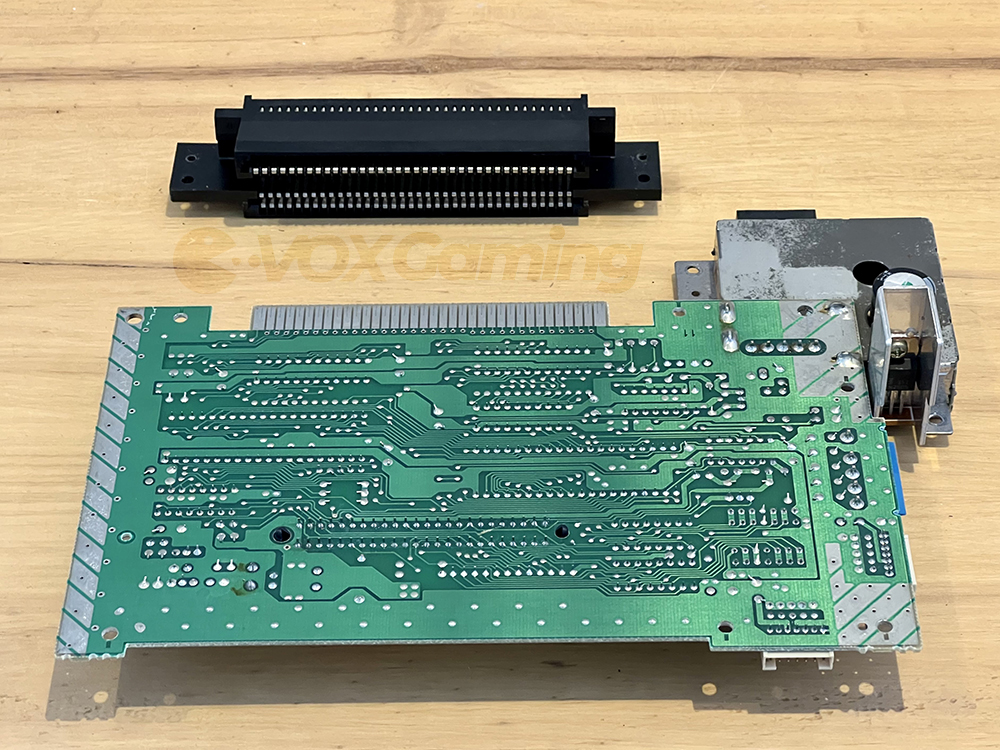

La carte mère est maintenant à nue.
Étape 9

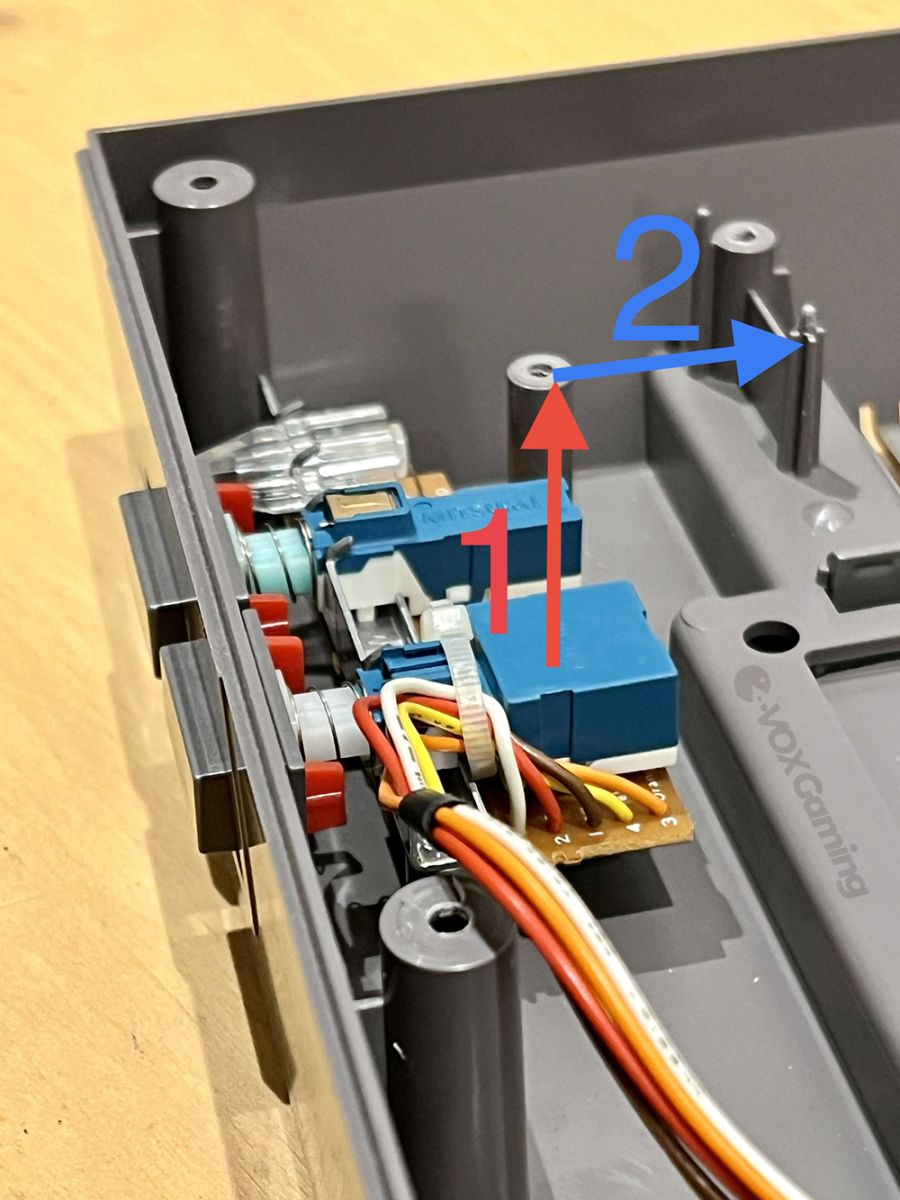

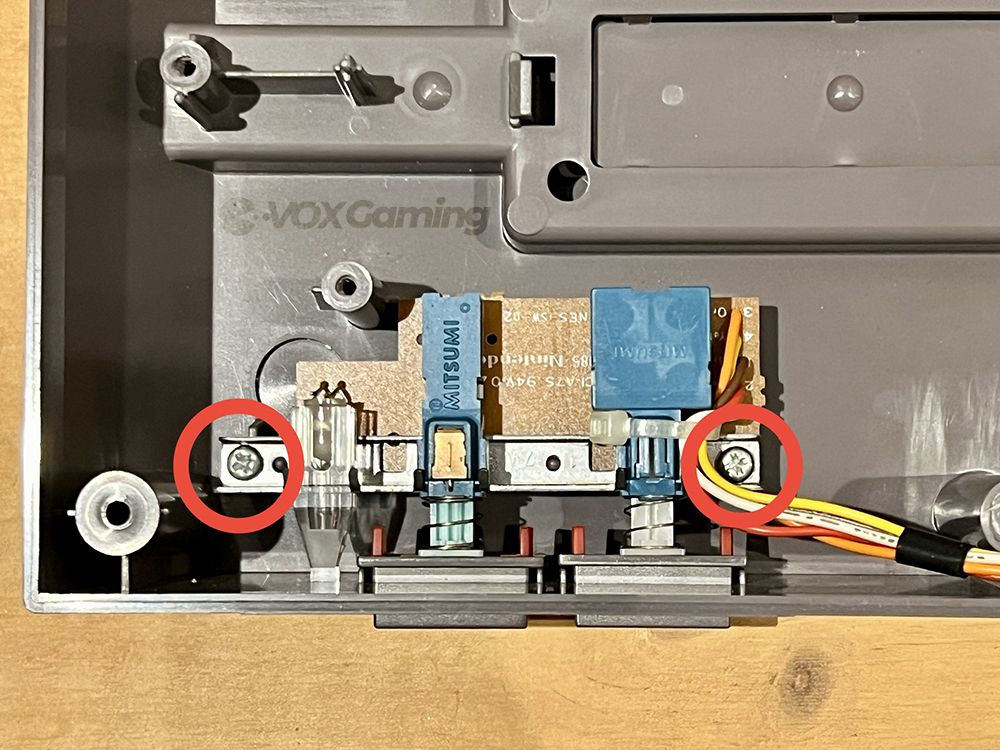

Attaquons-nous à la partie inférieure de la coque. Retirez les 2 vis qui maintiennent les boutons en façade ainsi que la LED d'alimentation.
Retirez le en soulevant l'arrière et en le faisant glisser vers l'arrière.
Étape 10

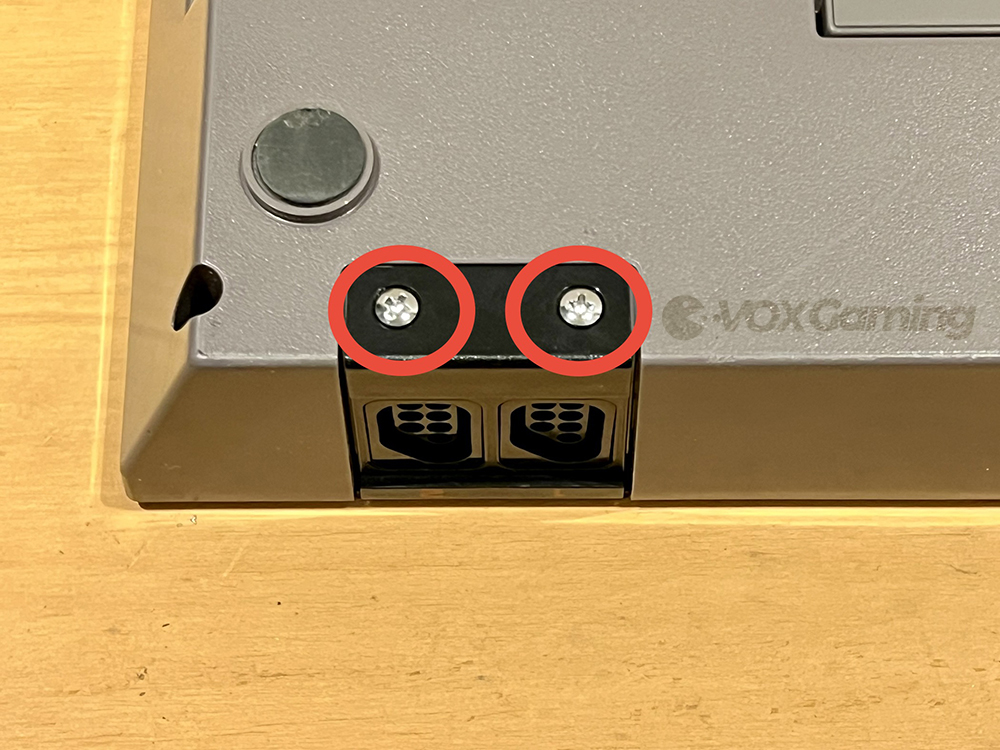

Passons au retrait des ports manettes. Cette étape est assez délicate. Commencez par retourner la console et retirez les 2 vis du port manettes.

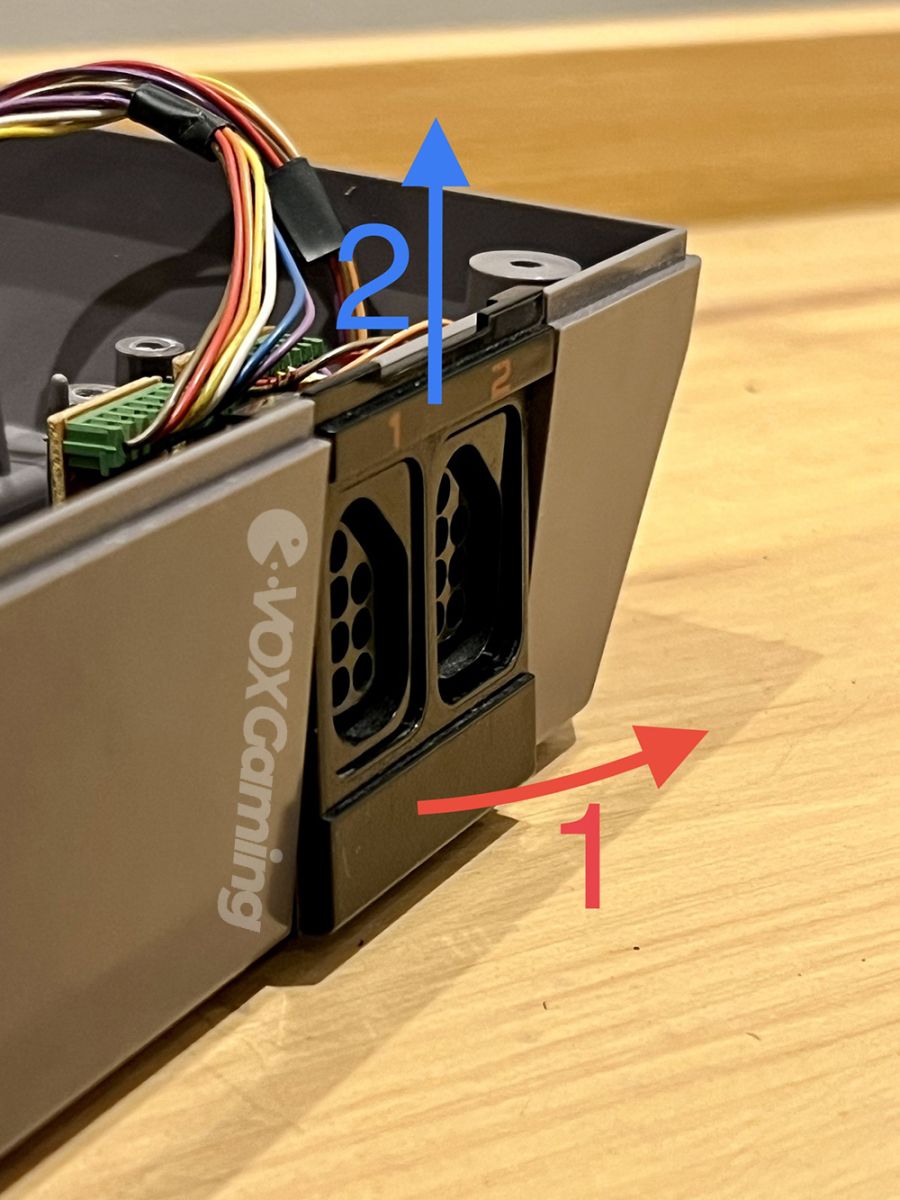

Retournez à nouveau la console en maintenant la plaque noire que vous venez de dévisser, puis retirez-la vers le haut après l'avoir faite pivoter.

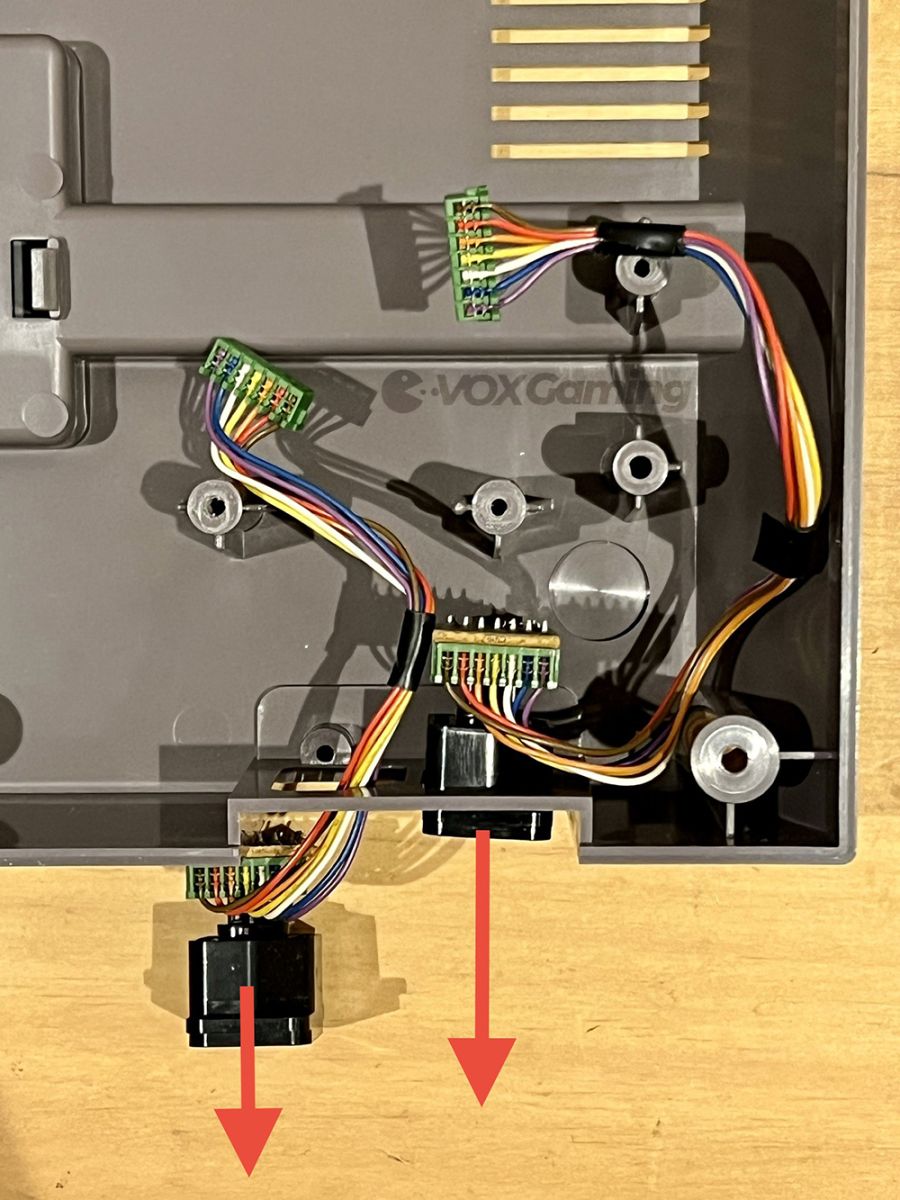

Les ports manettes se retirent ensuite par l'avant de la console. Prêtez attentions aux points suivants.

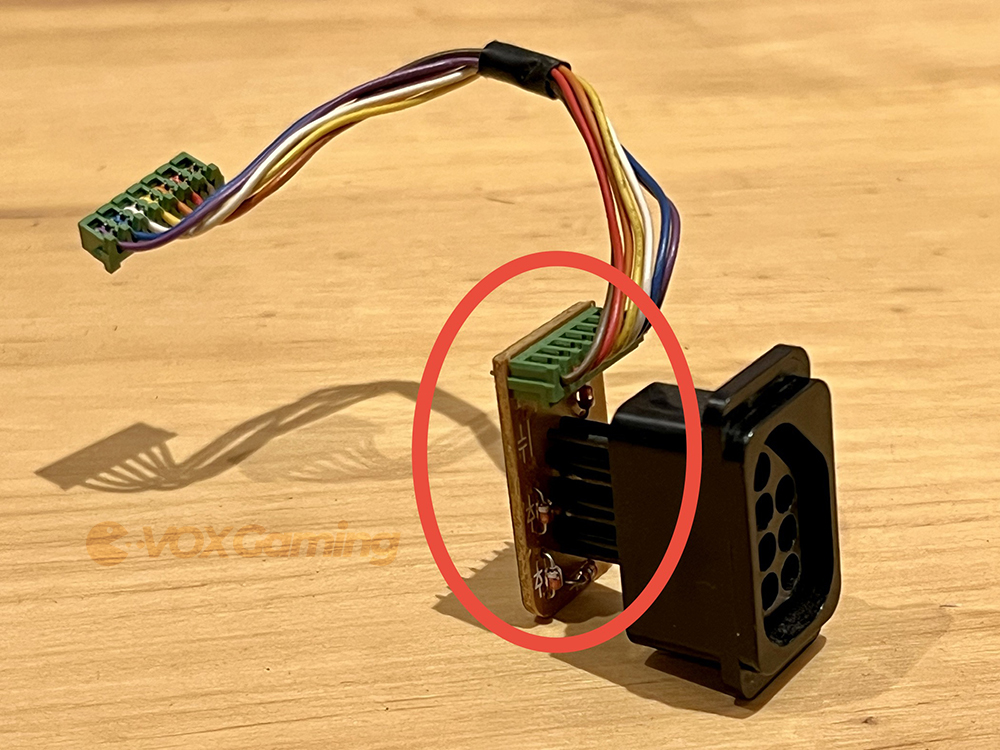

Attention : le port manette est soudé sur un circuit imprimé assez fragile. Prenez garde lors du retrait de ne pas forcer dessus.
Attention : le retrait des ports manettes, surtout le port 2, peut s'avérer difficile. Voici ma façon de procéder :
Commencez par tenir les fils et tirez les délicatement vers l'arrière.

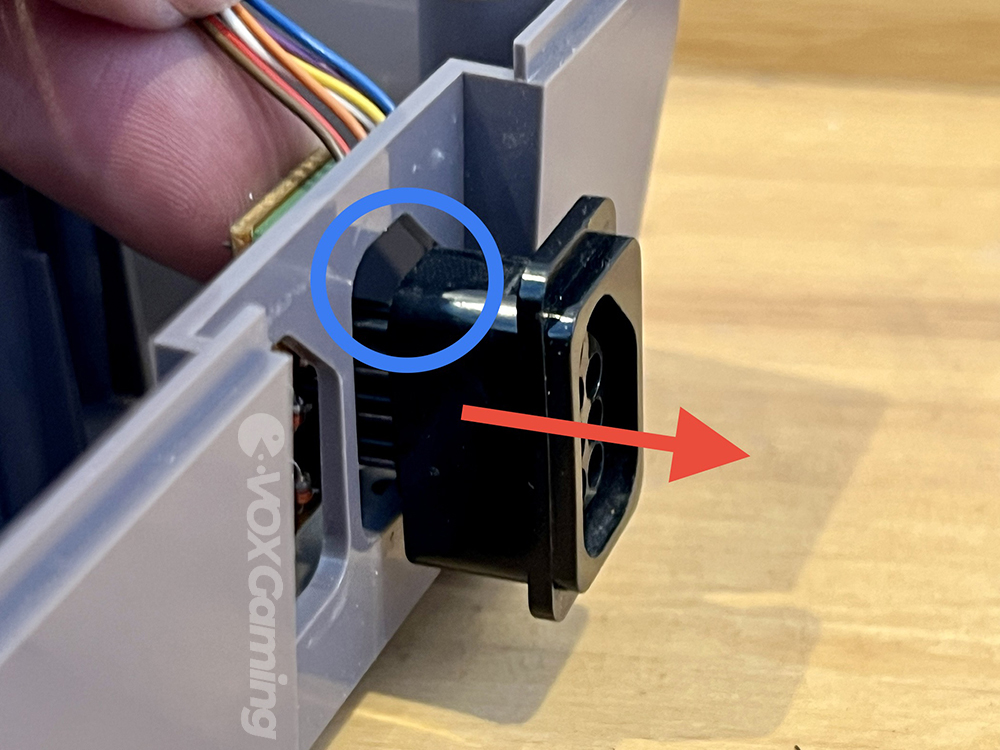

Poussez le port manette vers l'extérieur jusqu'à ce que son rebord soit complètement sorti de son emplacement.

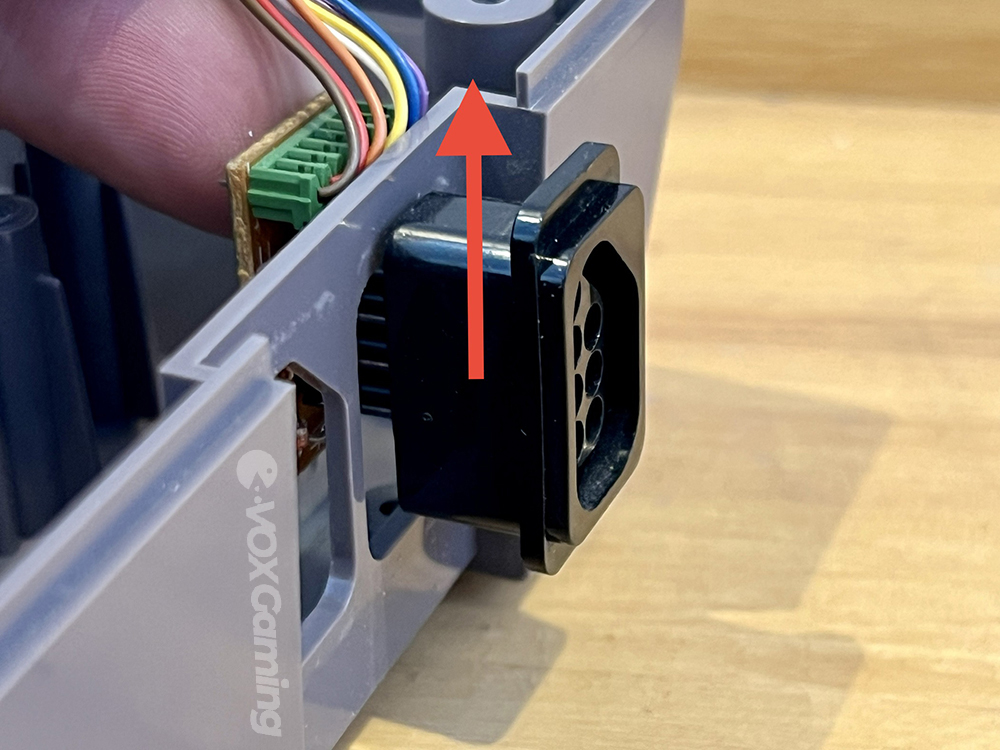

Montez le de façon à ce que la coque se glisse entre les fils et le port manette.

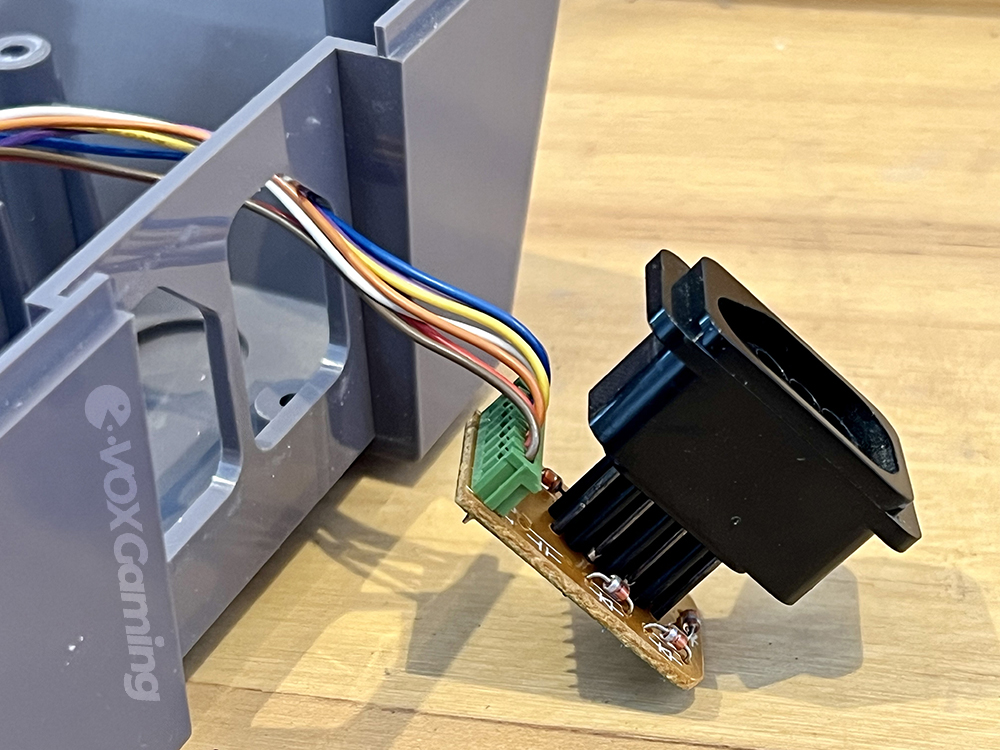

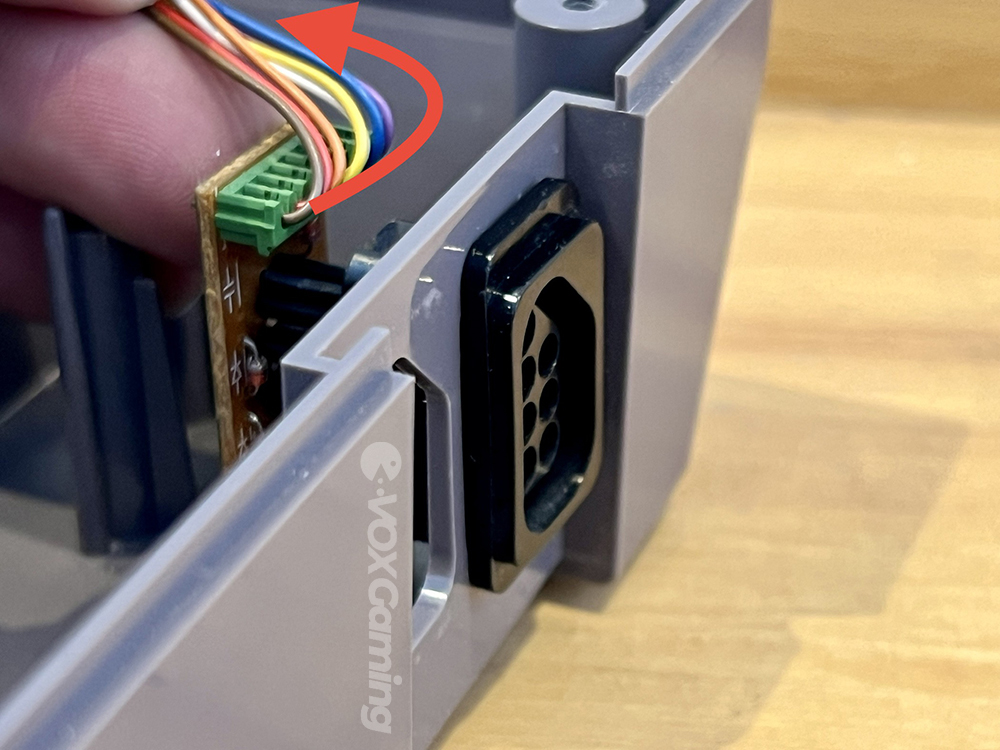

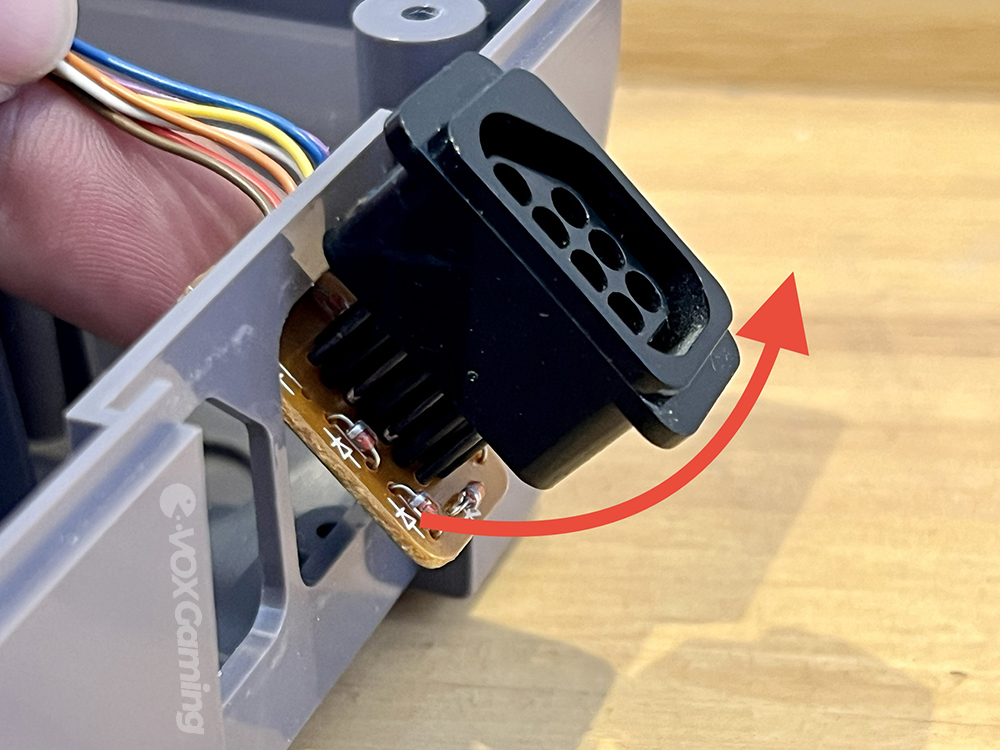

Faites pivoter le port manette par le bas pour faire sortir le circuit imprimé.
Vous n'avez plus qu'à le sortir.

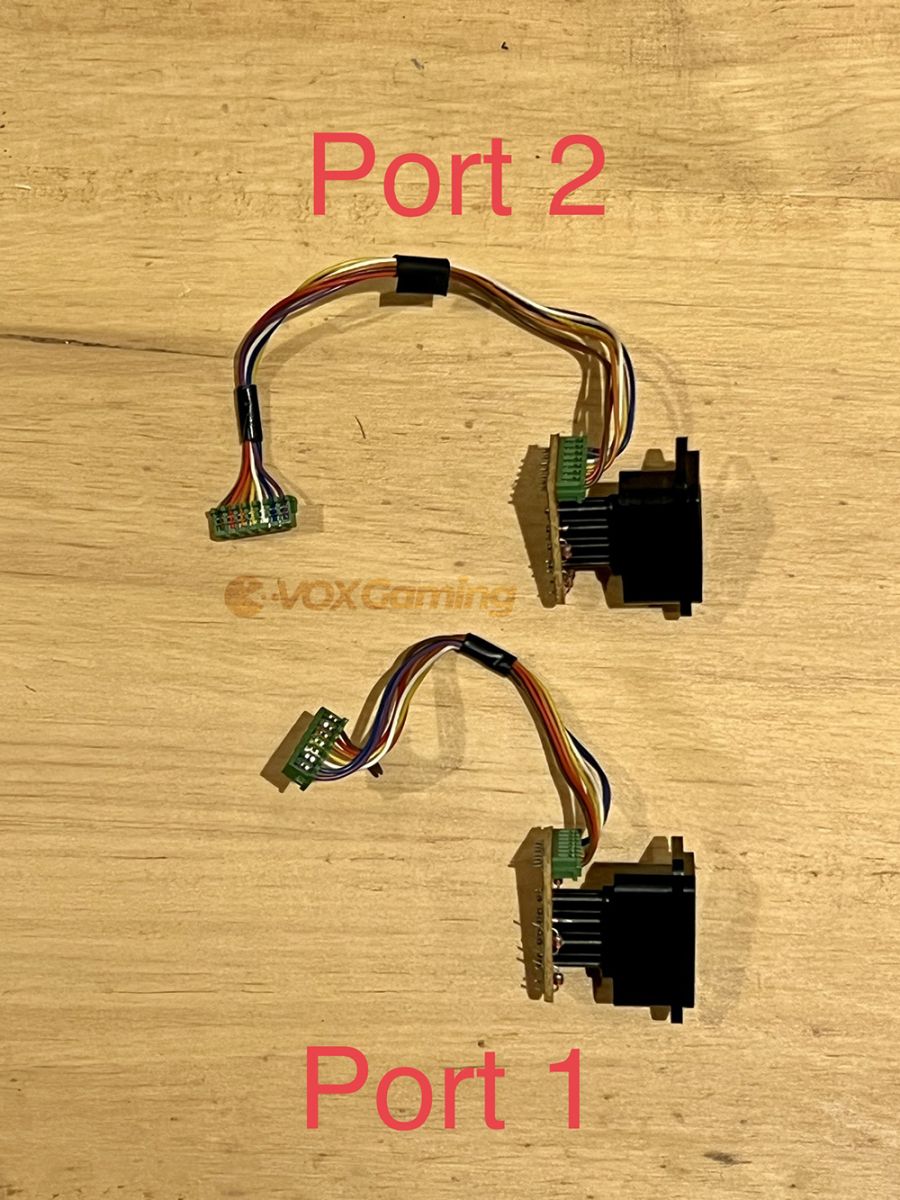

Vous remarquerez que les fils du port 1 sont plus courts que ceux du port 2.
Étape 11
Terminons ce guide en démontant les derniers éléments situés sur la coque supérieure.

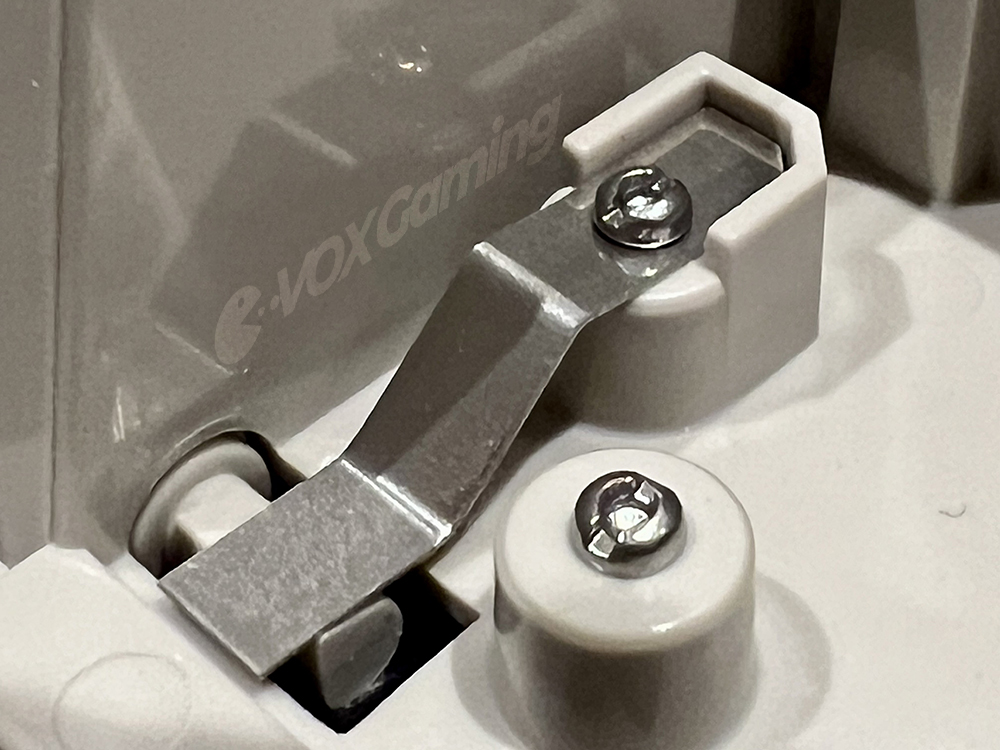

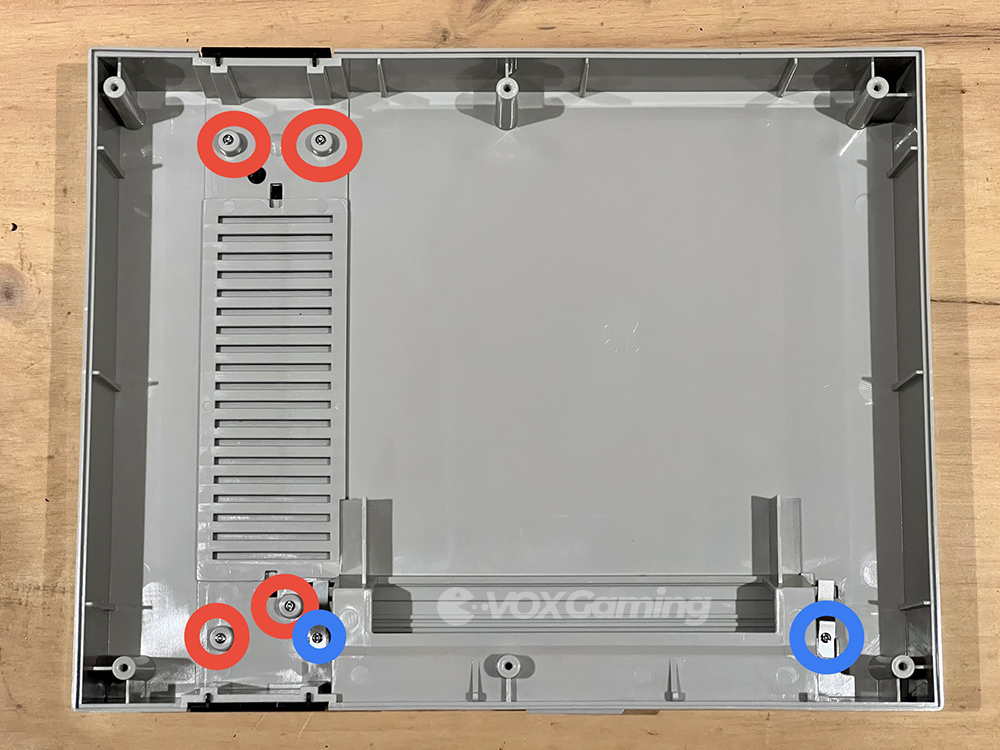

À l'aide du tournevis plat, retirez les 6 vis dont 2 tiennent une petite plaque en métal (en bleu).
Ces petites plaques en métal permettent de créer une "résistance" lors de l'ouverture de la trappe cartouche pour qu'elle puisse rester ouverte.
Étape 12

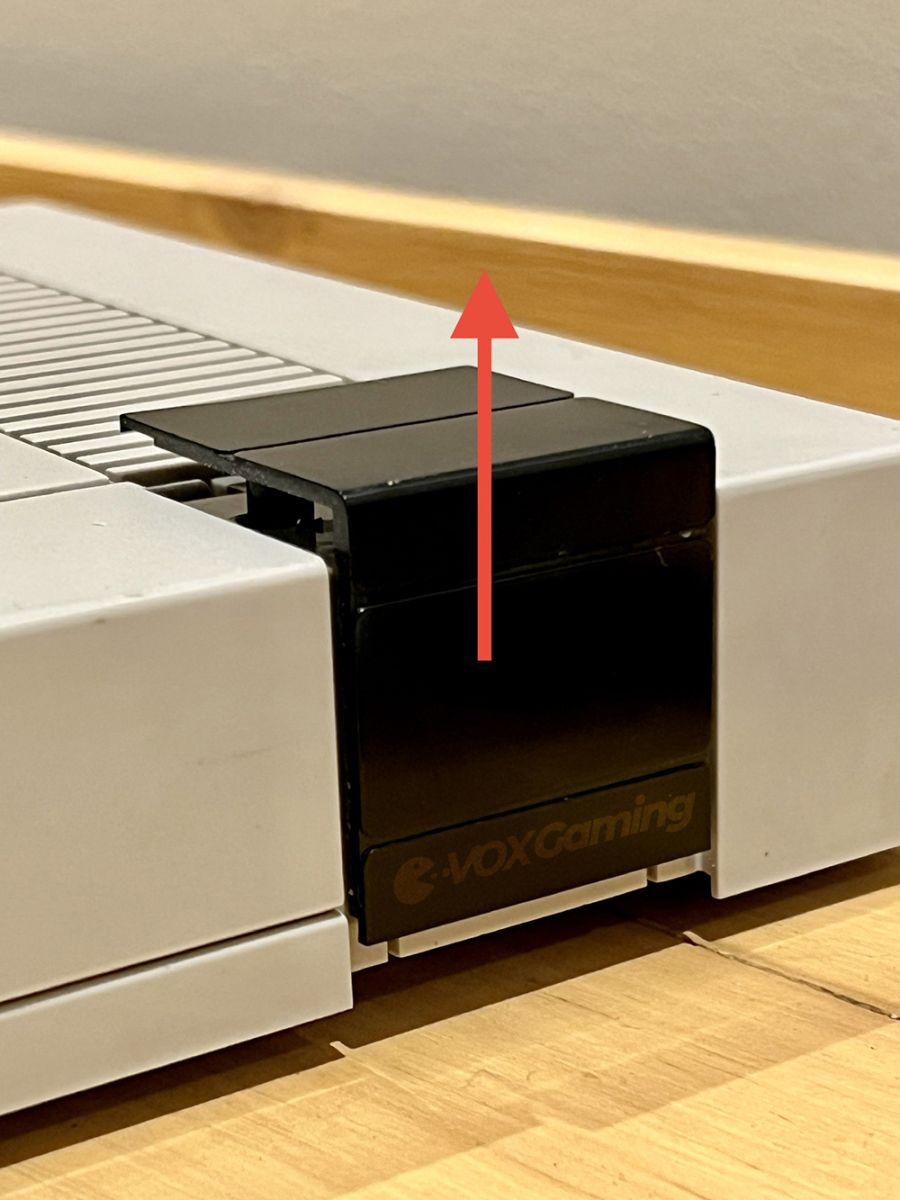

Retournez la coque et retirez les 2 caches en plastique noir en les tirant vers le haut. Ces 2 caches sont identiques.

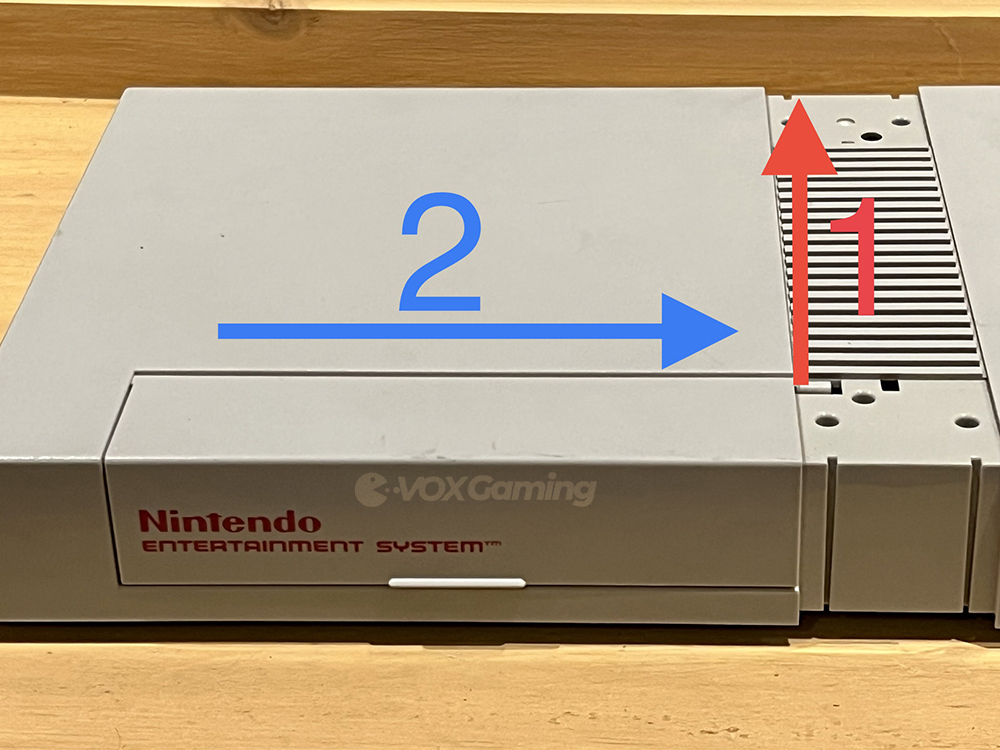

Retirez la trappe cartouche en soulevant la partie de droite et en la faisant coulisser vers la droite.

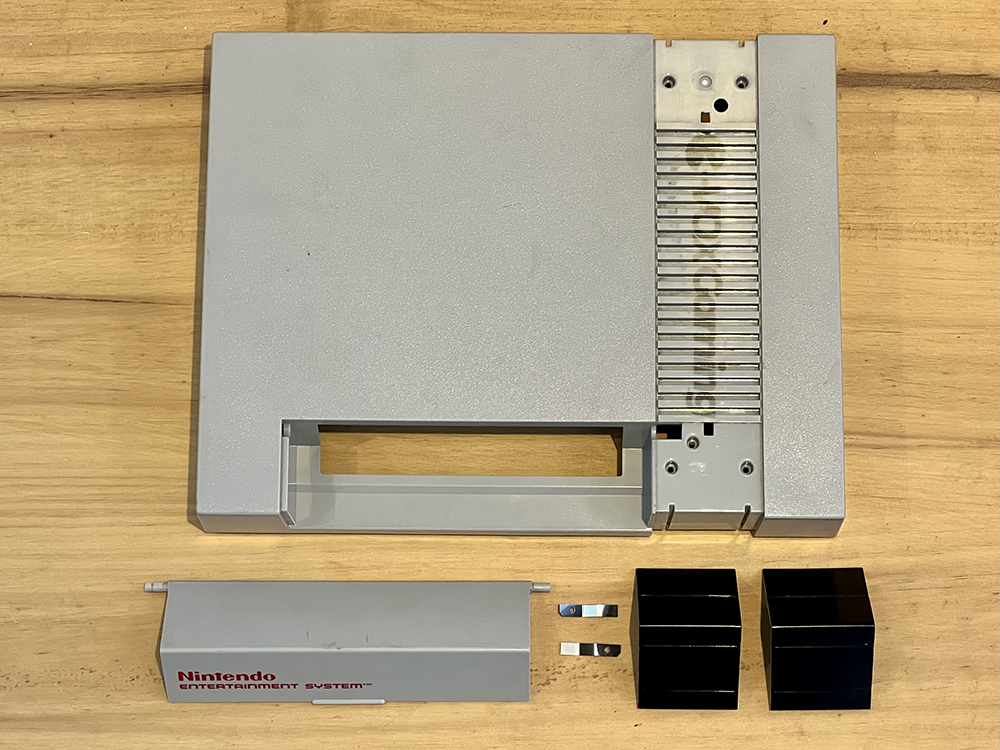

La coque supérieure est entièrement démontée.
Le remontage
Répétez tout simplement les étapes ci-dessus en sens inverse.
Prenez garde à ces points lors du remontage :
- les fils du port manette 1 (à gauche) sont plus courts que ceux du port manette 2 (à droite)
- veillez à ce que les câbles ne se retrouvent pas coincés entre la carte mère et les pattes sur lesquelles elle vient de poser
- l'ergot du tiroir à cartouches doit passer sous la carte mère. Si ce n'est pas le cas, vous rencontrerez une résistance en l'abaissant
- le port cartouche 72 pins a un sens
- de manière générale, les pièces doivent se remonter sans forcer et sans rencontrer de résistance (sauf pour le port cartouche et la plaque en métal sous la carte mère). Prenez garde en insistant de ne pas forcer sur une pièce qui serait peut-être coincée.
